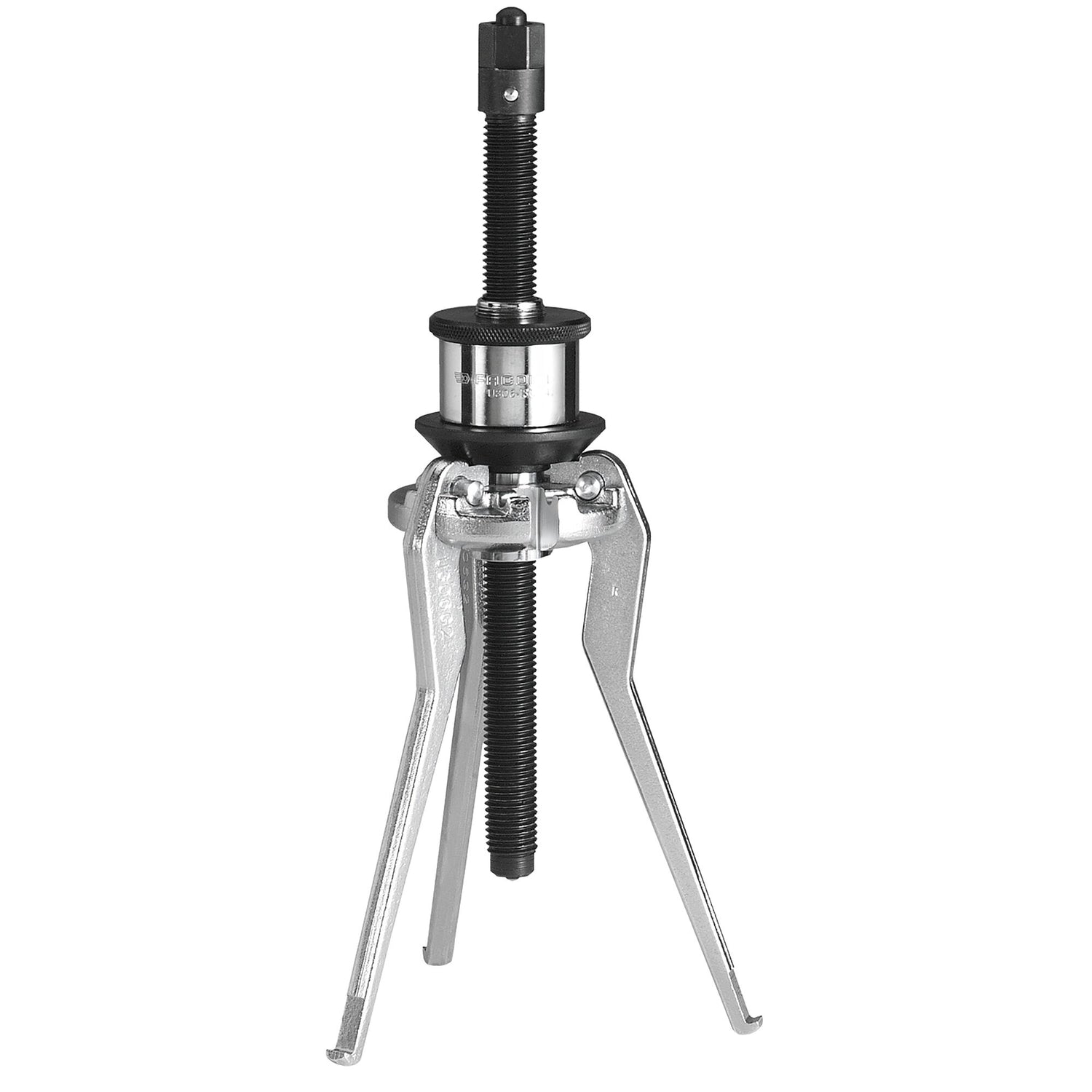

U.306N - Innenabzieher

SKU: U.306A130N  -  Barcode: 3148510751863
  • Vielseitig: Montage mit 2 bzw. 3 Abzieharmen. Umbau möglich auf Außenabzieher mit den Abzieharmen U.306G1 + Spindel U.306-4 oder Abzieharmen U.306G10 + Spindel U.306-2 oder Abzieharmen U.306G15 + Spindel U.306-3 (mit ihrer Verlängerung geliefert).
  • Komfort: Abzieher mit selbstspannenden Abzieharmen durch Rückholfeder. Der Abzieher bleibt auf dem Lager sitzen, selbst wenn er nicht gespannt ist.
  • Sicherheit: Blockierung der Abzieharme auf dem Lager mit einem Rändelrad. Der Abzieher kann nicht vom Lager gleiten.
  • Spindel mit Sicherungskopf: ein Stift schert ab, falls das zulässige Anziehmoment überschritten wird. Lieferung mit 2 Ersatzstiften.
  • Satz mit 3 Ersatzstiften: siehe die Ersatzteiltabelle entsprechend der Zugkraft des Abziehers.
  • Passende Abziehhilfen: Gleithammer U.306M (Direktmontage) und Abziehvorrichtung U.40 (Montage mit Ring und Mutter U.306A1, separat bestellbar).
Ausführliche Produktbeschreibung
Artikel vergleichen

Garantie

Für dieses Produkt besteht für die Dauer von 20 Jahren ein Anspruch auf Ersatz im Garantiefall.

Klicken Sie hier, um mehr über unsere Garantien zu erfahren.

Beschreibung
  • Vielseitig: Montage mit 2 bzw. 3 Abzieharmen. Umbau möglich auf Außenabzieher mit den Abzieharmen U.306G1 + Spindel U.306-4 oder Abzieharmen U.306G10 + Spindel U.306-2 oder Abzieharmen U.306G15 + Spindel U.306-3 (mit ihrer Verlängerung geliefert).
  • Komfort: Abzieher mit selbstspannenden Abzieharmen durch Rückholfeder. Der Abzieher bleibt auf dem Lager sitzen, selbst wenn er nicht gespannt ist.
  • Sicherheit: Blockierung der Abzieharme auf dem Lager mit einem Rändelrad. Der Abzieher kann nicht vom Lager gleiten.
  • Spindel mit Sicherungskopf: ein Stift schert ab, falls das zulässige Anziehmoment überschritten wird. Lieferung mit 2 Ersatzstiften.
  • Satz mit 3 Ersatzstiften: siehe die Ersatzteiltabelle entsprechend der Zugkraft des Abziehers.
  • Passende Abziehhilfen: Gleithammer U.306M (Direktmontage) und Abziehvorrichtung U.40 (Montage mit Ring und Mutter U.306A1, separat bestellbar).

Spezifikation
  • Auto-préhensionOui
  • Capacité maximale du clip23-130 mm
  • Extracteur intérieur / extérieurIntérieur
  • Hauteur du produit250 mm
  • Longueur du produit130 mm
  • Largeur du produit225 mm
  • Marquage CEOui
  • Nombre de griffes3
  • Nombre de broches / embouts de rechange3
  • Nombre de pièces1
  • Profondeur ouverture140 mm
  • Poids net1.3 Kg
  • Profil d'extracteurLongue portée
  • Poignée spécialeNon
  • RéversibleOui
  • Taille clé hexagonale18 mm
  • Tonne (T)3T
  • Type de diamètre d'entrainement du goujonDiamètre unique

Technische Zeichnung und Maße

H (mm)L (mm)
U.306A130N [U.306A130N] U.306N - Innenabzieher 250.00130.00
U.306-170N [U.306-170N] Innenabzieher, Spannweite 50 - 170 mm, Zugkraft max. 40 kN 320.00135.00

Ersatzteile

PIN - U.306-243J3
SCREW - U.306-4
LEG - U.306G2

Dokumente

U.306N - Innenabzieher

Verfügbare Artikel

  • [U.306A130N] U.306N - Innenabzieher
  • [U.306-170N] Innenabzieher, Spannweite 50 - 170 mm, Zugkraft max. 40 kN
