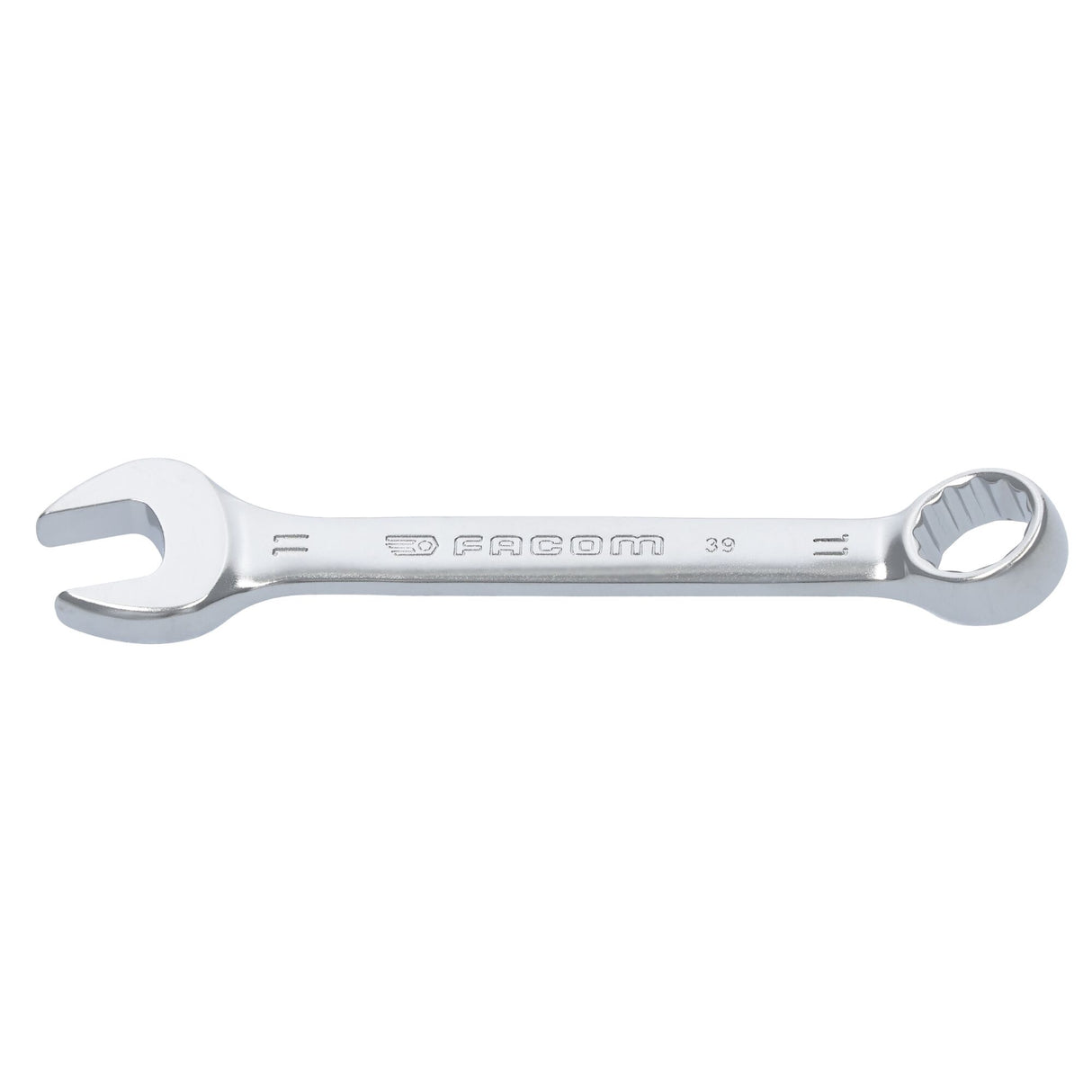

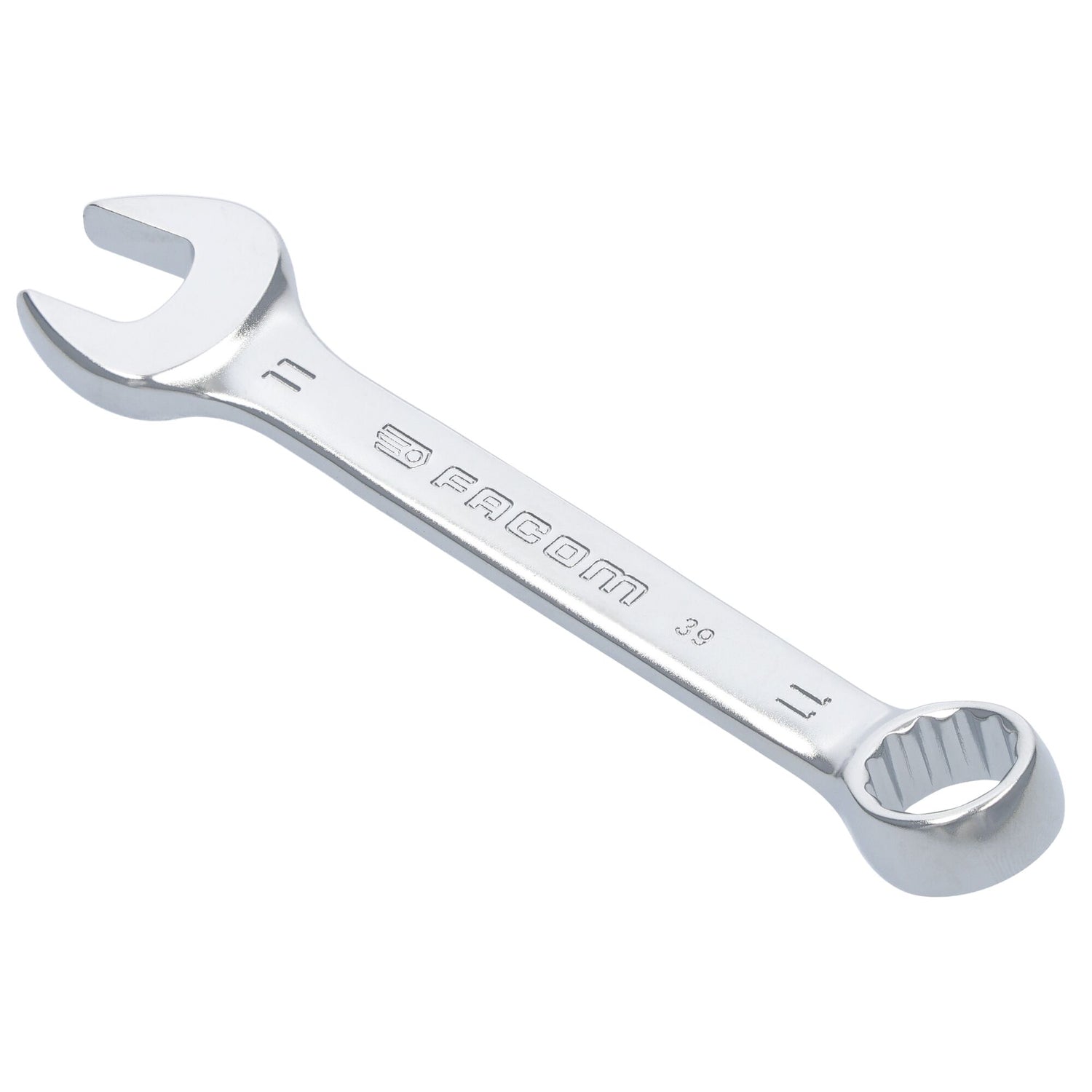

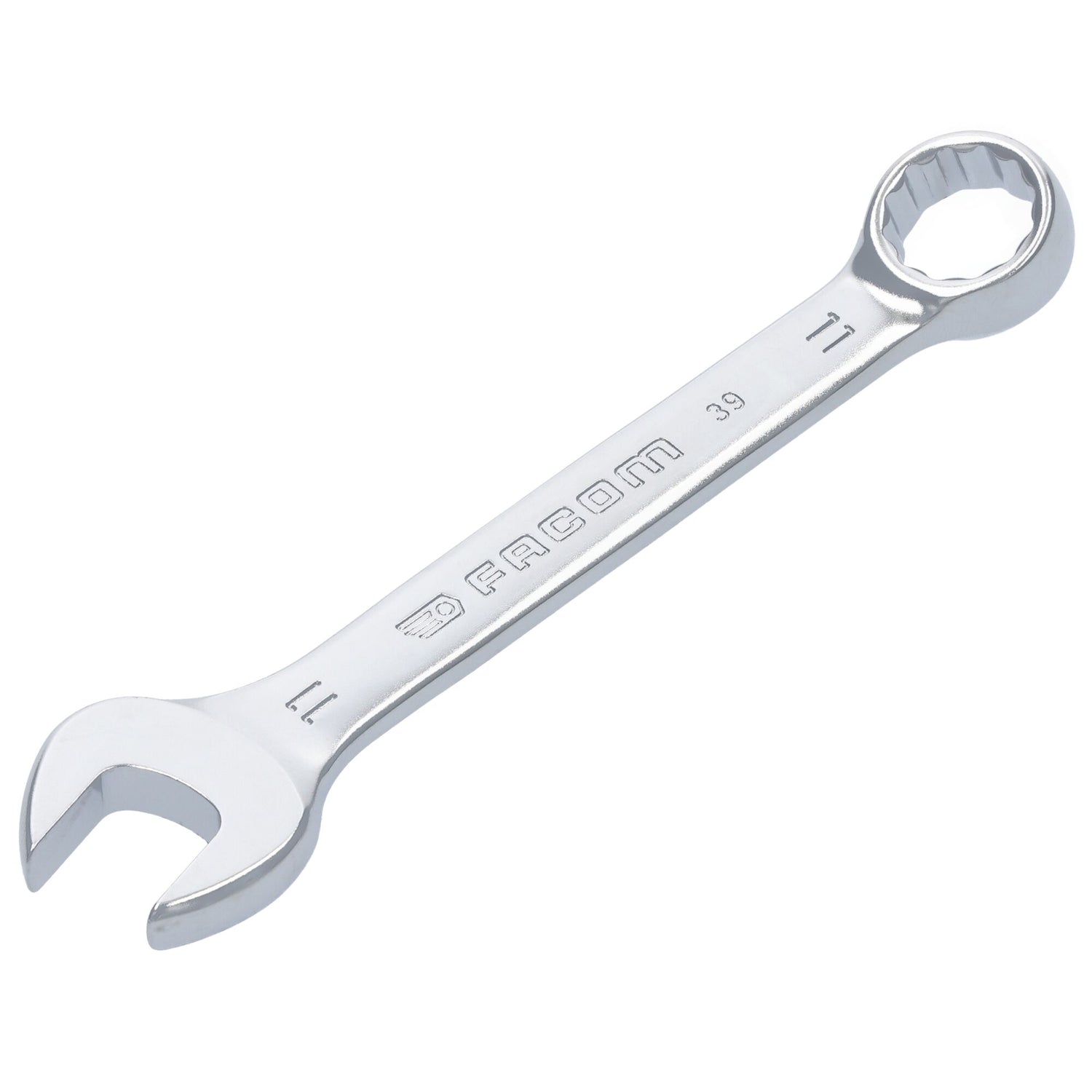

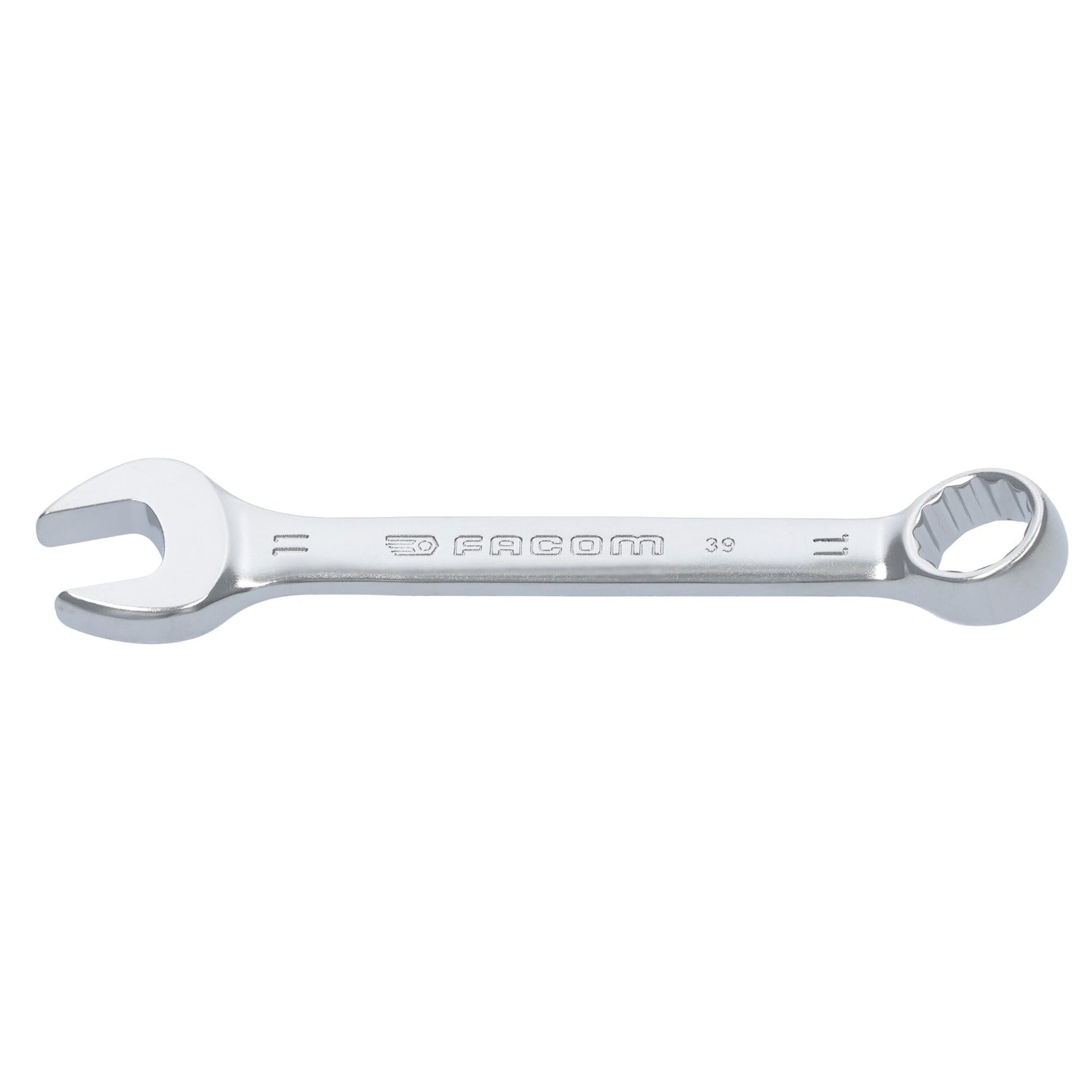

39 - Kurze Ring-Maulschlüssel, Köpfe 15° abgeschrägt, metrisch

SKU: 39.3.2H - Barcode: 3148510998602

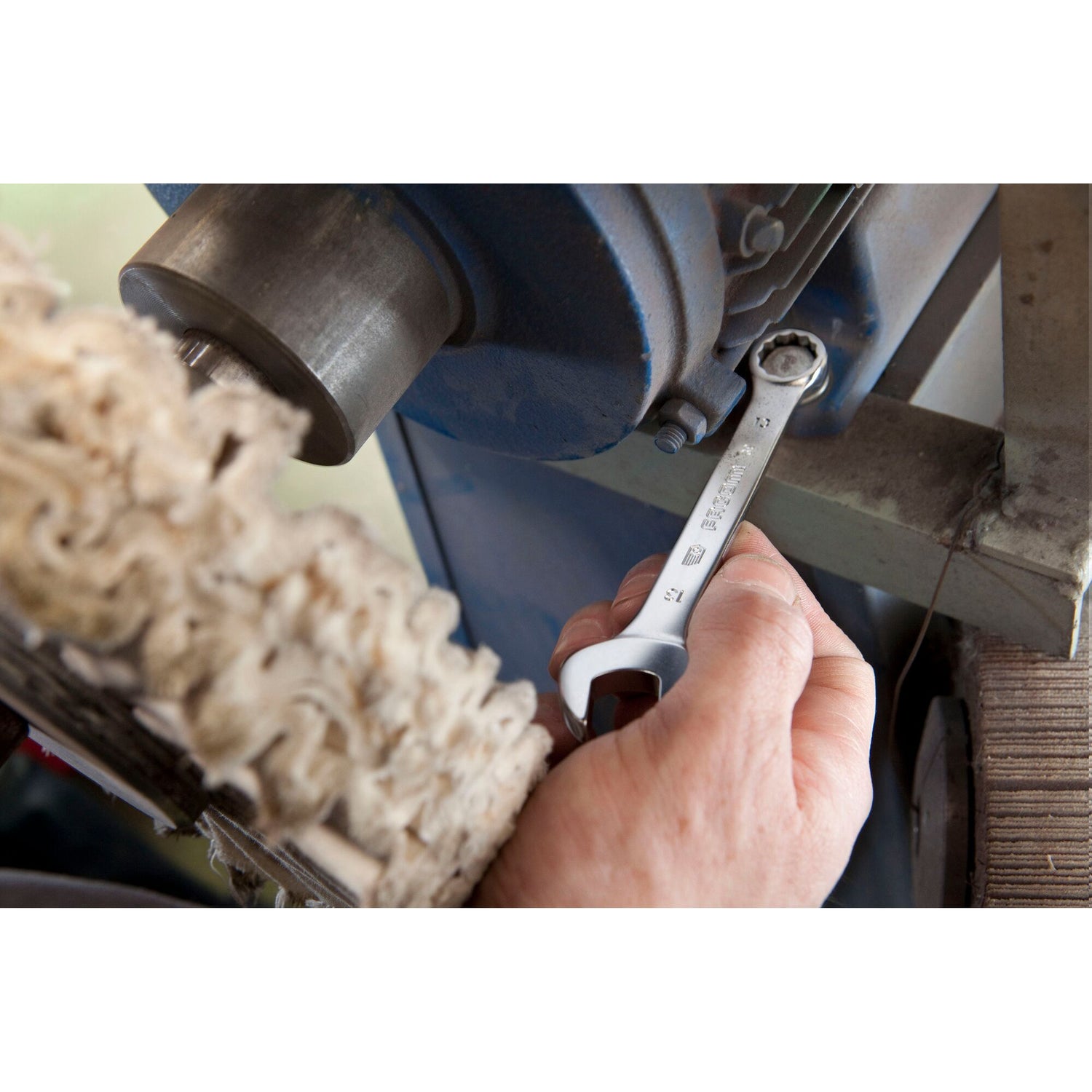

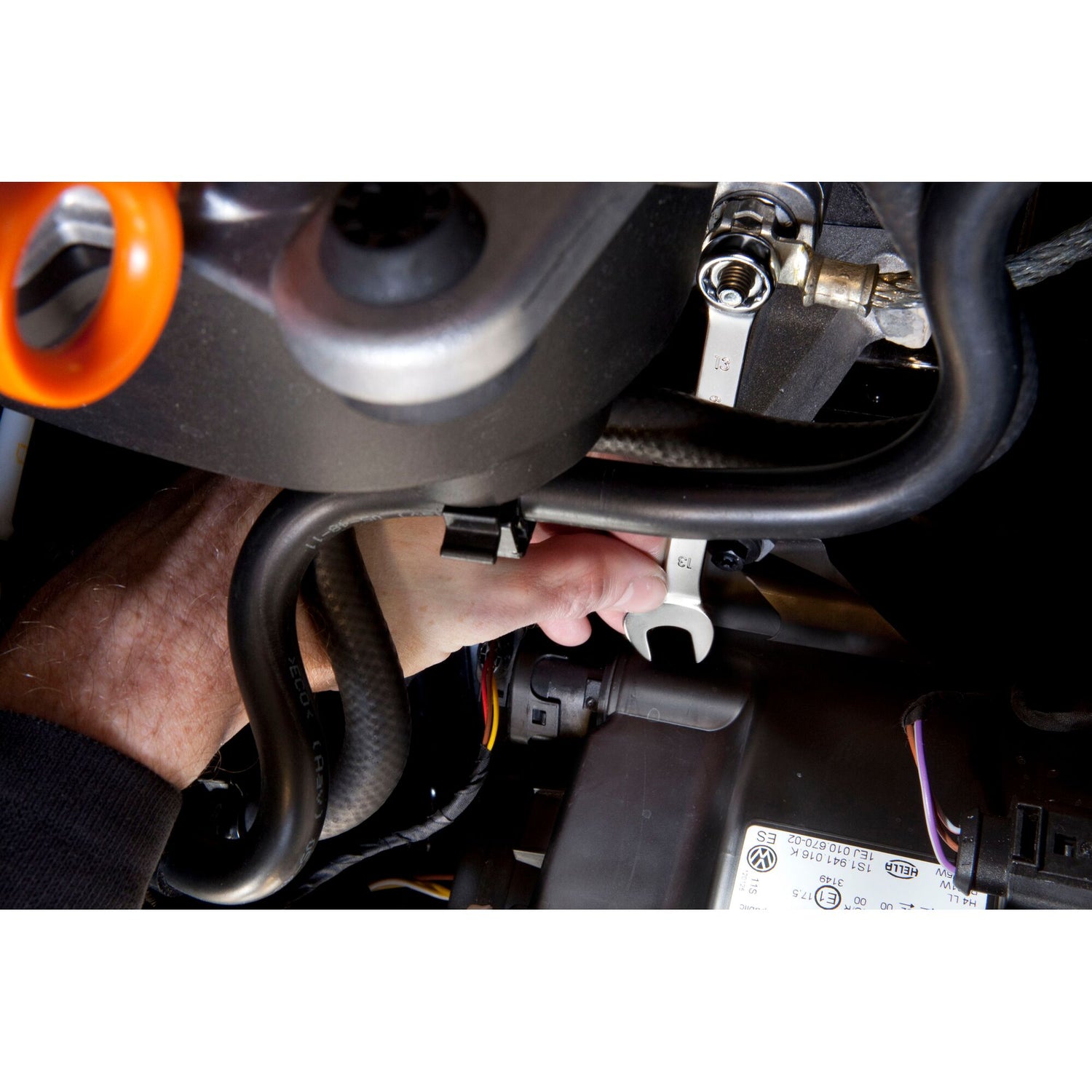

Kurze Gabel- Ringschlüssel: kurzer Schaft und kompakter Kopf für eine große Handlichkeit. Ideal bei schwierigem Zugang.
Kopf mit OGV®-12-Kant-Profil für kraftvolles, schonendes Anziehen der Muttern. Buchstabe H = 6-Kant-Ringkopf.
Um 15° abgeschrägter Ringkopf.
Um 15° abgeschrägter Gabelkopf.
Metrische Abmessungen: 3,2 bis 17 mm.
Ausführung: verchromt, satiniert.

Ausführliche Produktbeschreibung

Normen und Zertifizierungen

Dieses Produkt entspricht den folgenden Normen und Zertifizierungen:

NF ISO 1711-1, NF ISO 3318, NF ISO 691, NF ISO 7738

Garantie

Für dieses Produkt besteht für die Dauer von 20 Jahren ein Anspruch auf Ersatz im Garantiefall.

Klicken Sie hier, um mehr über unsere Garantien zu erfahren.

Beschreibung

Kurze Gabel- Ringschlüssel: kurzer Schaft und kompakter Kopf für eine große Handlichkeit. Ideal bei schwierigem Zugang.
Kopf mit OGV®-12-Kant-Profil für kraftvolles, schonendes Anziehen der Muttern. Buchstabe H = 6-Kant-Ringkopf.
Um 15° abgeschrägter Ringkopf.
Um 15° abgeschrägter Gabelkopf.
Metrische Abmessungen: 3,2 bis 17 mm.
Ausführung: verchromt, satiniert.

Spezifikation

Technische Zeichnung und Maße

		A (mm)	B (mm)	E1 (mm)	E (mm)	L (mm)
39.3.2H	[39.3.2H] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 3,2 mm	3.20	10.00	3.10	3.10	77.00
39.4H	[39.4H] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 4 mm	4.00	10.00	3.10	3.10	77.00
39.5.5H	[39.5.5H] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 5,5 mm	5.50	11.80	4.00	3.50	84.00
39.5H	[39.5H] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 5 mm	5.00	11.80	4.00	3.50	82.00
39.6	[39.6] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 6 mm	6.00	15.00	5.00	4.10	90.00
39.7	[39.7] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 7 mm	7.00	15.00	5.00	4.10	90.00
39.8	[39.8] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 8 mm	8.00	17.20	5.80	4.50	94.00
39.9	[39.9] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 9 mm	9.00	19.40	6.00	4.80	98.00
39.11	[39.11] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 11 mm	11.00	23.70	6.80	5.30	109.00
39.12	[39.12] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 12 mm	12.00	26.00	7.50	5.50	127.00
39.13	[39.13] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 13 mm	13.00	28.00	8.00	5.80	141.00
39.14	[39.14] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 14 mm	14.00	30.20	8.50	6.00	147.00
39.15	[39.15] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 15 mm	15.00	32.30	9.00	6.40	152.00
39.16	[39.16] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 16 mm	16.00	34.40	9.60	6.70	158.00
39.17	[39.17] Ring-Maulschlüssel, Köpfe 15° abgeschrägt, kurz, SW 17 mm	17.00	36.50	10.00	6.90	165.00
