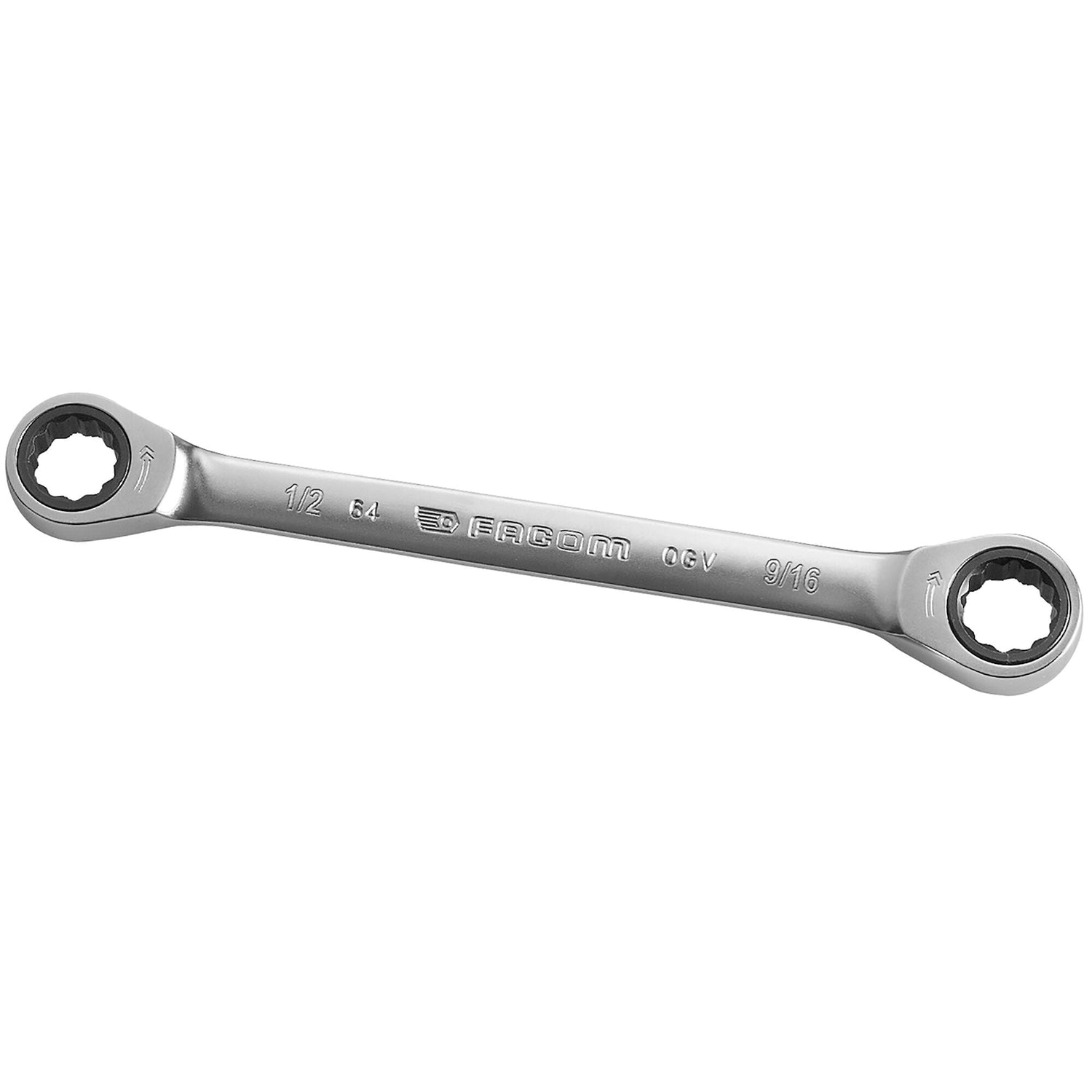

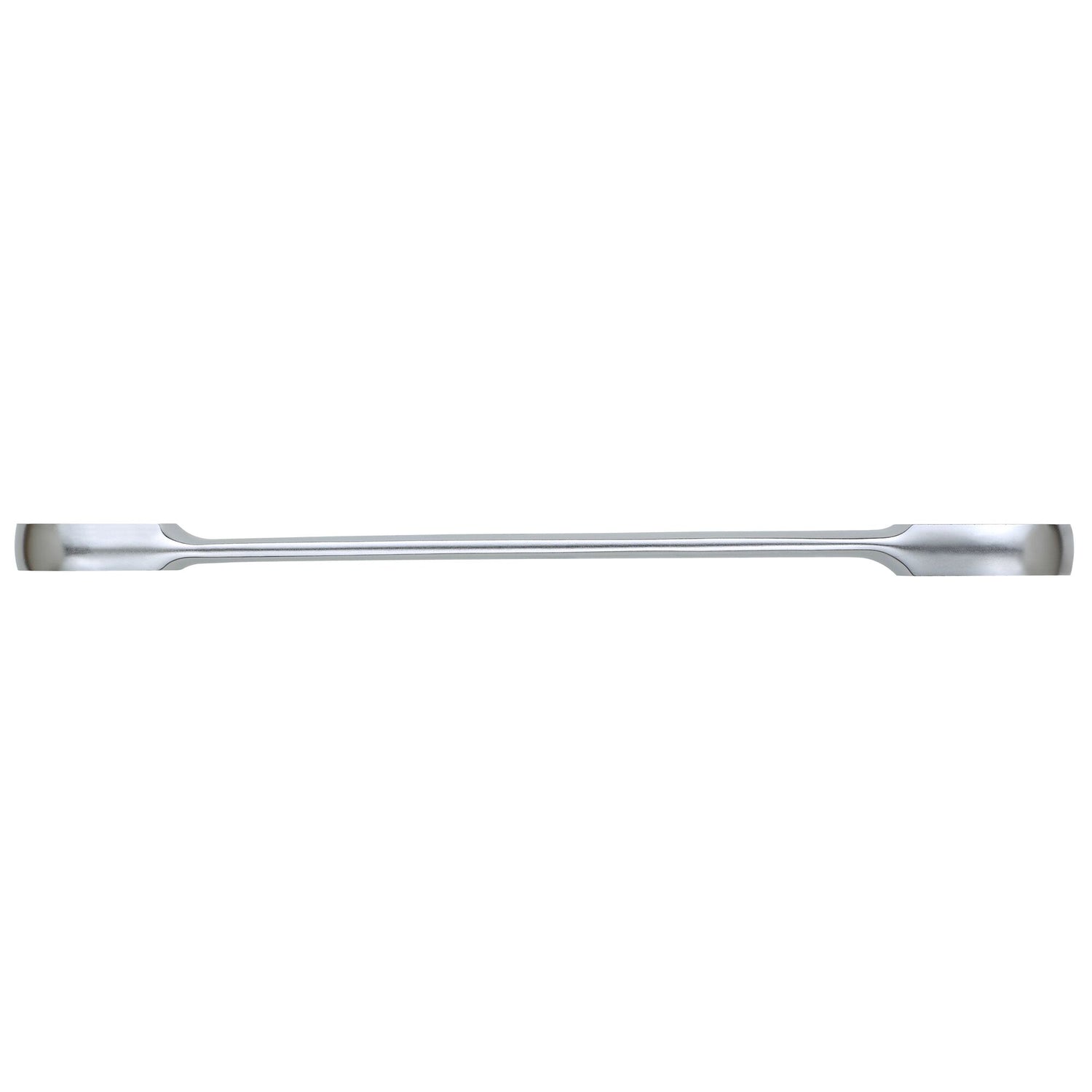

64 - Ringratschenschlüssel, gerade, zöllig

SKU: 64.1/2X9/16 - Barcode: 3148517428058

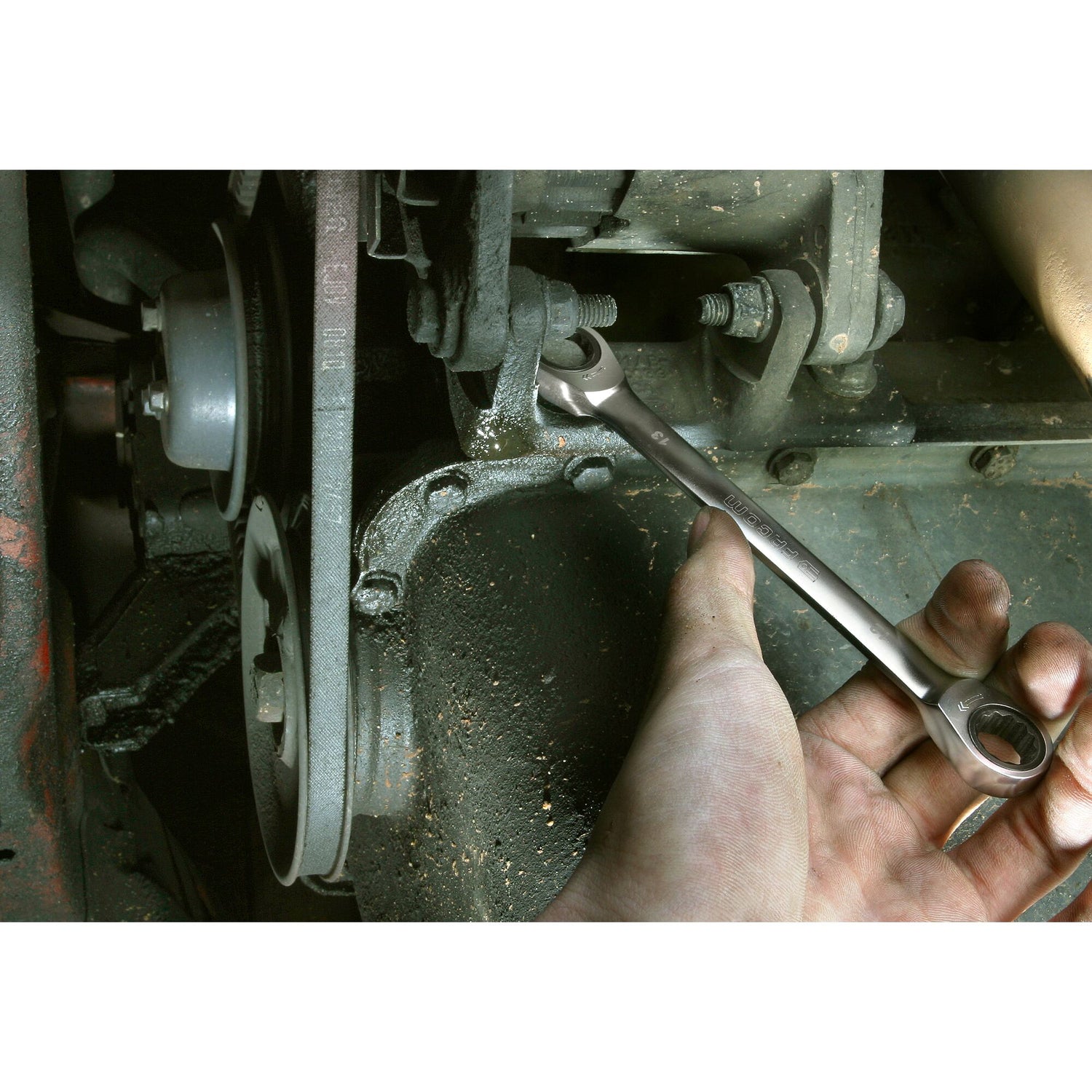

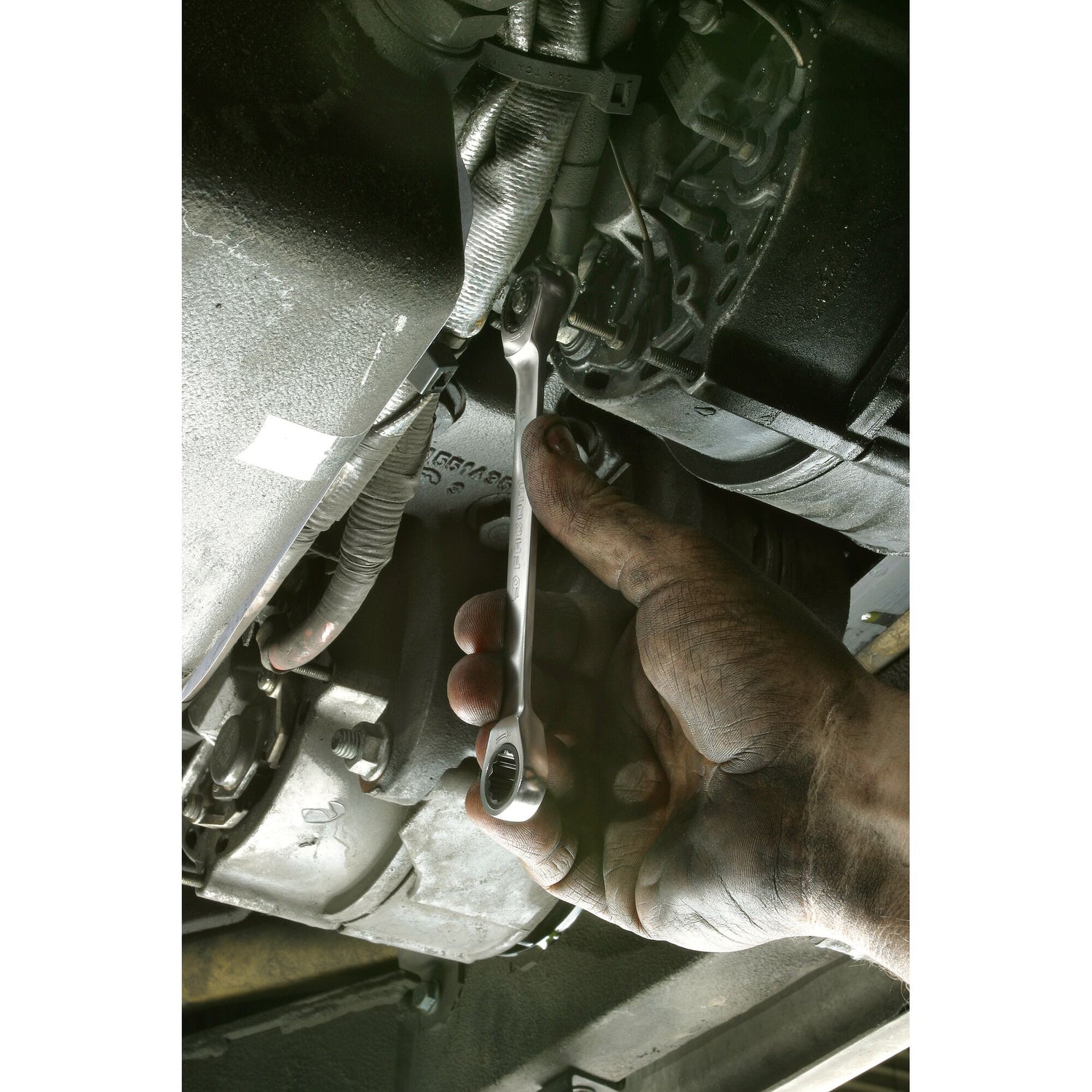

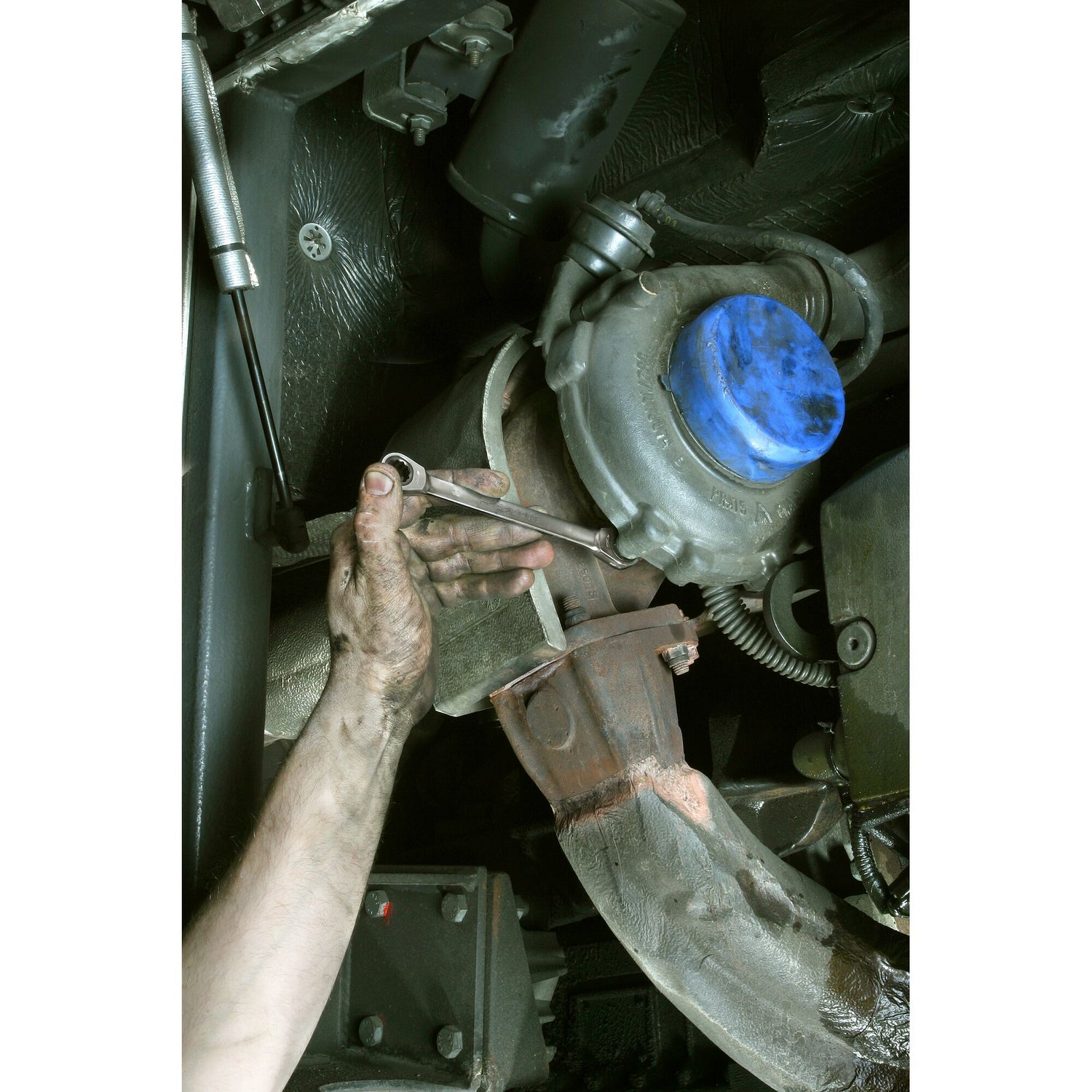

Gerade, metrische Knarren-Ringschlüssel: zur Betätigung der Mutter von der Seite.

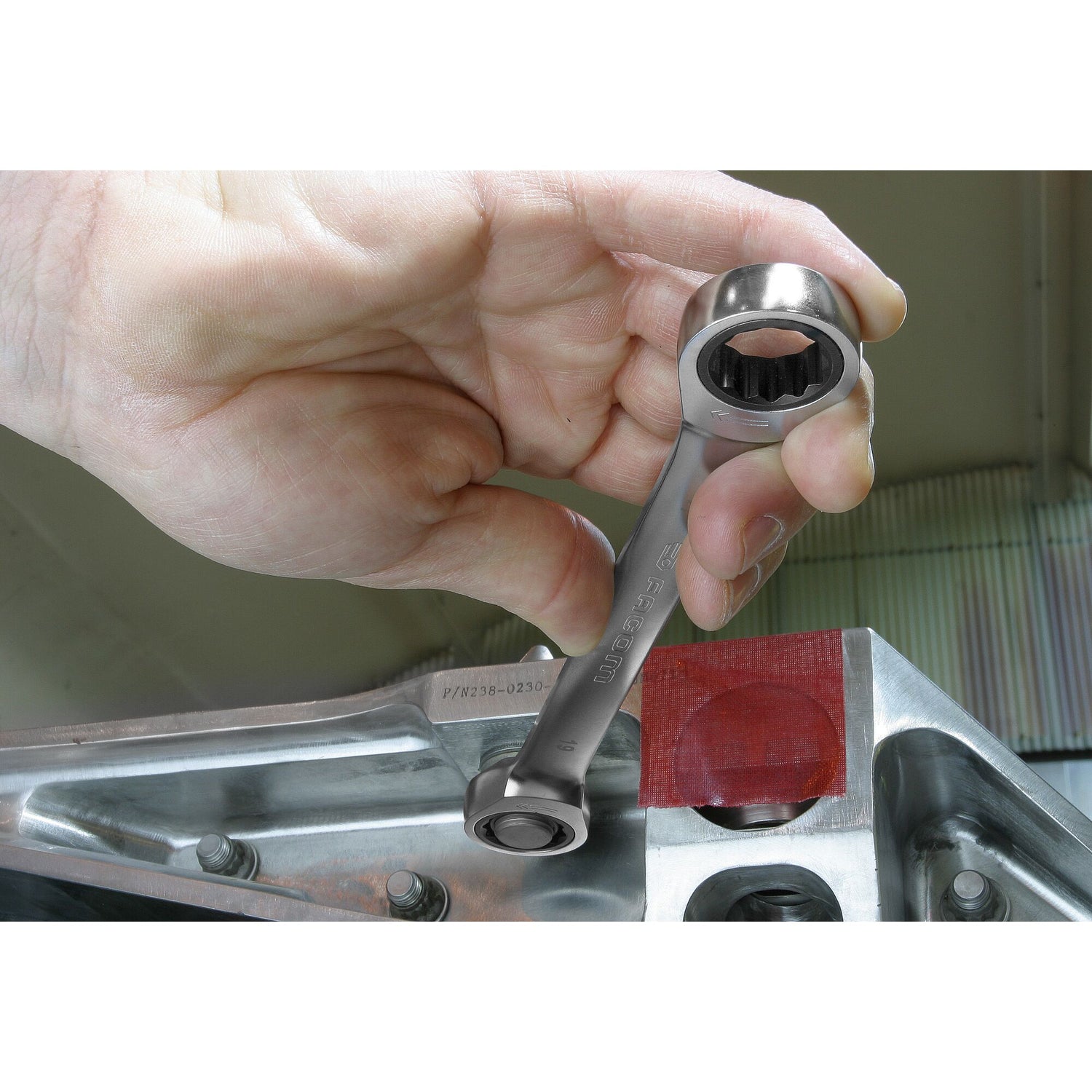

Kompakter und durch Umdrehen des Schlüssels umschaltbarer Knarrenmechanismus.
Drehwinkel 5° (7,5° für die Schlüsselweite 6 mm; 6° für die Schlüsselweiten 7, 8 und 9 mm).
Metrische Abmessungen: 6 bis 24 mm.
Ausführung: verchromt, satiniert.

Ausführliche Produktbeschreibung

Verfügbare Artikel Artikel vergleichen

Produktvarianten

Normen und Zertifizierungen

Dieses Produkt entspricht den folgenden Normen und Zertifizierungen:

ASME B107.100

Garantie

Für dieses Produkt besteht für die Dauer von 20 Jahren ein Anspruch auf Ersatz im Garantiefall.

Klicken Sie hier, um mehr über unsere Garantien zu erfahren.

Beschreibung

Gerade, metrische Knarren-Ringschlüssel: zur Betätigung der Mutter von der Seite.
Kompakter und durch Umdrehen des Schlüssels umschaltbarer Knarrenmechanismus.
Drehwinkel 5° (7,5° für die Schlüsselweite 6 mm; 6° für die Schlüsselweiten 7, 8 und 9 mm).
Metrische Abmessungen: 6 bis 24 mm.
Ausführung: verchromt, satiniert.

Spezifikation

Technische Zeichnung und Maße

		B1 (mm)	B (mm)	C (mm)	E1 (mm)	E2 (mm)	E (mm)	L (mm)
64.1/2X9/16	[64.1/2X9/16] Ratschenringschlüssel, gerade, SW 1/2x9/16"	24.80	23.00	11.30	9.00	4.20	8.60	180.00
64.1/4X5/16	[64.1/4X5/16] Ratschenringschlüssel, gerade, SW 1/4x5/16"	17.20	14.20	8.00	6.50	3.00	6.30	115.00
64.5/16X11/32	[64.5/16X11/32] Ratschenringschlüssel, gerade, SW 5/16x11/32"	20.20	16.80	8.30	6.90	3.20	6.50	128.00
64.3/4X13/16	[64.3/4X13/16] Ratschenringschlüssel, gerade, SW 3/4x3/16"	40.00	33.20	15.20	13.00	5.40	11.20	245.00
64.3/8X7/16	[64.3/8X7/16] Ratschenringschlüssel, gerade, SW 3/8x7/16"	21.80	20.20	9.10	7.70	3.60	7.30	150.00
64.5/8X11/16	[64.5/8X11/16] Ratschenringschlüssel, gerade, SW 5/8x11/16"	33.50	29.50	14.80	10.70	5.40	9.90	210.00
64.7/8X15/16	[64.7/8X15/16] Ratschenringschlüssel, gerade, SW 7/8x15/16"	46.00	40.00	15.20	14.50	5.40	13.00	260.00
